INLEIDING: 5052 Diktekaart van aluminium plaat
Wanneer u een project plant met5052 aluminium blad, een van de meest kritische beslissingen die u neemt, is het selecteren van de juiste dikte.
Het is een keuze die rechtstreeks van invloed is op het gewicht, sterkte, vormbaarheid en kosten van het materiaal.
Het kiezen van te dun kan leiden tot falen, terwijl het kiezen van te dik onnodig gewicht en kosten toevoegt.
Dit is waar a5052 aluminium plaatdikte grafiekwordt een onmisbaar hulpmiddel.
Maar een grafiek is slechts een verzameling gegevens. Om het echt effectief te gebruiken, moet u de context achter de cijfers begrijpen.
Deze uitgebreide gids biedt u niet alleen een gedetailleerde diktekaart, maar zal u ook in staat stellen deze te interpreteren.
We zullen onderzoeken hoe we de grafiek kunnen lezen, hoe u de ideale dikte kunt kiezen op basis van uw applicatie en hoe 5052 zich verhoudt tot andere populaire legeringen.
Tegen het einde kun je het perfecte 5052 aluminium blad met vertrouwen selecteren.
Een snelle opfriscursus: waarom kiezen voor 5052 aluminium?
Voordat we in de grafiek duiken, is het de moeite waard om te onthouden waarom 5052 aluminium zo'n populaire en vertrouwde keuze is.
Bekend als "maritieme" aluminium, is zijn opvallende functie de uitzonderlijke weerstand tegen corrosie, vooral in zoutwater en andere harde omgevingen.
Bovendien biedt 5052 (meestal bij een H32-humeur) een fantastische combinatie van goede vormbaarheid en hogere sterkte dan andere gemeenschappelijke niet-verwarmingslegeringen zoals de 3003-serie.
Dit maakt het een veelzijdig werkpaard voor een enorm scala aan fabricagebanen.
Chemische samenstelling
5052 is een bewerkte aluminium-magnesiumlegering, voornamelijk bekend om zijn uitstekende corrosieweerstand en matige tot hoge sterkte.
De typische chemische samenstelling is als volgt:
| Element | Percentage (%) |
|---|---|
| Magnesium (mg) | 2.2 – 2.8 |
| Chroom (CR) | 0.15 – 0.35 |
| Aluminium (AL) | Rest |
| IJzer (Fe) | Minder dan of gelijk aan 0,40 |
| Silicium (SI) | Minder dan of gelijk aan 0,25 |
| Koper (Cu) | Minder dan of gelijk aan 0,10 |
| Mangaan (Mn) | Minder dan of gelijk aan 0,10 |
| Zink (Zn) | Minder dan of gelijk aan 0,10 |
| Andere (elk) | Minder dan of gelijk aan 0,05 |
| Andere (totaal) | Minder dan of gelijk aan 0,15 |
Belangrijke mechanische eigenschappen
5052 Aluminium wordt geclassificeerd als een niet-verwarmingslegering, in plaats daarvan gehard door koud werken.
De mechanische eigenschappen zijn enigszins variëren door temperatuur, maar vallen over het algemeen in de volgende bereiken:
| Eigendom | Typische waarde (H32 Temper) |
|---|---|
| Ultieme treksterkte | 210 - 260 MPa (30 - 38 ksi) |
| Kracht sterker | Groter dan of gelijk aan 193 MPa (28 ksi) |
| Rek bij pauze | Groter dan of gelijk aan 7-12% (afhankelijk van de dikte) |
| Hardheid (Brinell) | 60–70 HB |
| Dikte | 2.68 g/cm³ |
| Elasticiteitsmodulus | ~ 70 GPA (10,2 × 10⁶ psi) |
Belangrijke voordelen:
- Kracht: Groter dan 1100, 3003 en 6061 in sommige toepassingen
- Ductiliteit: Goede verlenging zorgt voor buigen en vormen
Corrosieweerstand: Uitstekend in zoutwater en chemische omgevingen
Veel voorkomende temperaturen
5052 Aluminium blad is verkrijgbaar in meerdere temperaturen die geschikt zijn voor variërende mechanische en fabricagebehoeften. De meest voorkomende omvatten:
| Woedeaanval | Beschrijving |
|---|---|
| H32 | Strain-harded en gedeeltelijk gegloeid tot een stabiele toestand. Het meest gebruikt voor plaat en plaat met gebalanceerde sterkte/vormbaarheid. |
| H34 | Grotere stamhardend dan H32; Hogere sterkte maar verminderde ductiliteit. Ideaal voor toepassingen die meer starheid nodig hebben. |
| H36 | Nog meer strain-harded; sterker dan H34 met verdere verminderde verlenging. Gebruikt in stijve, dunne structurele componenten. |
| O | Volledig gegloeid voor maximale ductiliteit en zachtheid. Gebruikt in toepassingen die diepe tekening of complexe vorming vereisen. |
De 5052 aluminium plaatdikte grafiek
De onderstaande grafiek biedt een praktische referentie voor de meest voorkomende diktes van 5052 aluminium plaat.
Het omvat het meternummer, het decimale equivalent in inches, de afmeting in millimeters en het geschatte gewicht per vierkante voet.
Dit gewicht is cruciaal voor logistiek, structurele berekeningen en projectplanning.
| Graadmeter | Dikte (inches) | Dikte (mm) | Ca. Gewicht (lbs/sq. Ft.) |
| 24 GA | 0.020" | 0,51 mm | 0.283 |
| 22 GA | 0.025" | 0,64 mm | 0.354 |
| 20 GA | 0.032" | 0,81 mm | 0.453 |
| 18 GA | 0.040" | 1,02 mm | 0.566 |
| 16 GA | 0.050" | 1,27 mm | 0.708 |
| 14 GA | 0.063" | 1,60 mm | 0.892 |
| 12 GA | 0.080" | 2.03 mm | 1.132 |
| 11 GA | 0.090" | 2,29 mm | 1.274 |
| 10 GA | 0.100" | 2,54 mm | 1.415 |
| 8 GA | 0.125" (1/8") | 3.18 mm | 1.769 |
| -- | 0.188" (3/16") | 4,76 mm | 2.654 |
| -- | 0.250" (1/4") | 6,35 mm | 3.538 |
Opmerking:Het "meter" -systeem wordt minder gebruikelijk voor diktes boven 0,125 ". Op dat moment is het standaardpraktijk om naar het materiaal te verwijzen door zijn fractionele of decimale inch -meting.
Hoe u de juiste dikte voor uw project kiest
De grafiek biedt de gegevens, maar uw applicatie bepaalt de keuze.
Hier is een praktische uitsplitsing om u te helpen bij het matchen van een dikte aan uw specifieke behoeften.
Dunne meters (0,020 "- 0.050" / 0,5 mm - 1.3 mm)
Deze vellen zijn zeer lichtgewicht en gemakkelijk te buigen en met de hand te buigen en met eenvoudige gereedschappen te vormen.
Ze bieden echter minimale structurele sterkte en zijn vatbaar voor deuken.
- Gemeenschappelijk gebruik:Bewegwijzering, lichtgewicht kanaalwerk, decoratieve lambrisering, interieurpanelen van auto's, elektronische behuizingen en splash -bewakers.
Gemiddelde meters (0,063 "- 0.125" / 1.6mm - 3.2 mm)
Dit is de "sweet spot" voor veel fabricageprojecten. Dit bereik biedt een uitstekende balans tussen matige sterkte, stijfheid en goede vormbaarheid zonder overdreven zwaar te zijn. Het is het meest voorkomende assortiment voor algemeen werk.
Gemeenschappelijk gebruik:Kleine bootrompen, vrachtwagengereeddolloos, trailerhuid en spatborden, chassispanelen, duurzame behuizingen en algemene fabricagebeugels. De dikte van 0,125 "(1/8") is vooral populair voor vloeren- en terrastoepassingen wanneer gespecificeerd als een geruite plaat.
Dikke meters (0.188 "- 0.250" / 4.7mm - 6.4 mm)
Wanneer sterkte en stijfheid de primaire vereisten zijn, gaat u naar deze dikkere platen.
Ze zijn aanzienlijk zwaarder en vereisen krachtigere apparatuur om te snijden en te vormen.
- Gemeenschappelijk gebruik:Zware mariene componenten, structurele beugels, boottransoms, basisplaten voor machines en toepassingen die een hoge impactweerstand vereisen.
Een opmerking over dikte -toleranties
Het is belangrijk voor precieze projecten om te begrijpen dat de vermelde dikte een "nominale" dimensie is.
Fabrikanten produceren plaatmetaal binnen een specifiek tolerantiebereik. Een blad van 0,125 "kan bijvoorbeeld een tolerantie hebben van ± 0,005", wat betekent dat de werkelijke dikte ergens tussen 0,120 "tot 0,130 kan zijn".
Hoewel dit een kleine variantie is voor de meeste projecten, kan het van cruciaal belang zijn voor toepassingen die strakke aanvallen of exacte gewichtsberekeningen vereisen.
Raadpleeg altijd het specificatieblad van uw leverancier als de precisie van het grootste belang is.
Veelvoorkomende toepassingen per diktebereik
5052 Aluminium plaat wordt in de industrie gewaardeerd vanwege het uitzonderlijke evenwicht tussen sterkte, corrosieweerstand en vormbaarheid.
Het nut varieert met dikte, waardoor applicatiespecifieke engineering mogelijk is in sectoren zoals automotive, mariene, constructie en industriële apparatuur.
Dunne vellen (0,5 - 1,5 mm)
Toepassingen:

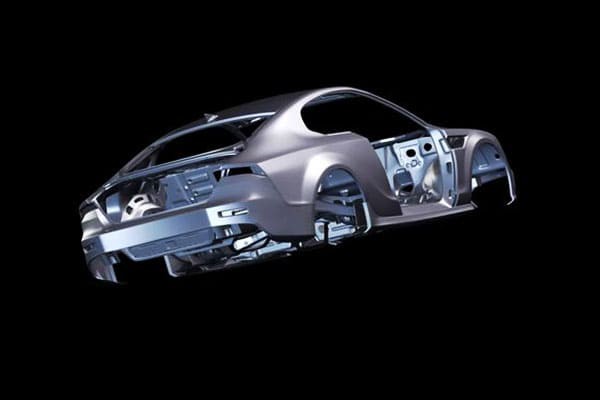

- Automotive carrosseriepanelen: 5052's lichtgewicht en corrosiebestendige aard maakt het geschikt voor spatbordvoeringen, trim en binnenhuiden.
- Bewegwijzering en naamplaatjes: De uitstekende oppervlakteafwerking van de legering en het gemak van afdrukken/graveren zijn ideaal voor verkeersborden, advertentieborden en decoratieve platen.
Consumentenelektronica: Gebruikt in omhulsels en warmtedissipatiecomponenten vanwege de thermische geleidbaarheid en esthetische afwerking.
Mediumplaten (2.0–4,0 mm)
Toepassingen:
- Mariene panelen: De weerstand van zoutwatercorrosie is een top reden waarom het vaak wordt gebruikt voor rompbekleding, hutten en luikdeksels.
- Elektrische en apparatuurbehuizingen: Biedt duurzaamheid, elektromagnetische afscherming en weerstand tegen industriële omgevingen.
- Brandstoftanks en drukvaten: Matige sterkte en lasbaarheid maken het geschikt voor vloeistof in lage druk.
Dikke vellen (5,0-10,0 mm+)
Toepassingen:
- Industriële platforms en basisplaten: De stijfheid en het dragen van de belasting van dikkere 5052 vellen ondersteunen zware machines en vloerstructuren.
- Gepantserde en structurele componenten: Hoewel niet zo hard als ballistische legeringen, kan 5052 nog steeds dienen in lichte verdedigingsstructuren of versterkte hutten.
- Vrachtwagenbedden en aanhangwagens: De vormbaarheid en weerstand tegen wegzouten en vocht maken het ideaal voor voertuigbody's en vrachtplatforms.
Hoe dikte 5052 versus andere legeringen beïnvloedt
De dikte die je nodig hebt, wordt ook beïnvloed door de legering die je kiest. Een directe dikte-voor-dikke vergelijking laat zien hoe 5052 stapelt tegen andere veel voorkomende aluminiumplaten.
- 5052 vs . 3003 aluminium:
De 3003 -legering is zachter en minder sterk dan 5052. Om hetzelfde niveau van stijfheid te bereiken als een 5052 -blad, zou u vaak een iets dikkere meter van 3003 moeten gebruiken.
3003 is echter gemakkelijker gevormd en is een meer economische keuze voor toepassingen waarbij hoge sterkte en corrosieweerstand niet de topprioriteiten zijn. - 5052 vs . 6061 aluminium:
De 6061-T6-legering is een warmtebehandeld structureel aluminium dat aanzienlijk sterker en rigide is dan 5052-H32.
Bijgevolg kunt u vaak een dunnere vel van 6061 gebruiken om dezelfde structurele sterkte te bereiken als een dikker vel van 5052.
De afweging is dat 6061 veel minder vormbaar is (het is vatbaar voor kraken op strakke bochten) en heeft inferieure corrosieweerstand, vooral in mariene omgevingen.
Conclusie
De5052 aluminium plaatdikte grafiekis meer dan alleen een tabel met getallen; Het is een fundamentele tool voor succesvol projectontwerp en -uitvoering.
Door de gegevens in de grafiek te combineren met een duidelijk begrip van de specifieke eisen, gewicht, vormbaarheid en omgeving van uw project, kunt u een geïnformeerde en effectieve keuze maken.
Uiteindelijk maakt het uitgebalanceerde profiel van 5052 aluminium het een betrouwbaar en veelzijdig materiaal.
Gewapend met deze kennis, kunt u vol vertrouwen de perfecte dikte selecteren om ervoor te zorgen dat uw project duurzaam, efficiënt is en gebouwd om lang mee te gaan.
Veelgestelde vragen (veelgestelde vragen)
1. Wat is het diktebereik beschikbaar voor 5052 aluminium vellen?
5052 aluminiumplaten zijn vaak verkrijgbaar in diktes variërend van variërend van0,2 mm tot meer dan 10 mm.
Standaardmeters vallen meestal tussen0,5 mm en 6 mm, met aangepaste en industriële toepassingen die zich uitstrekken tot25 mm of meer.
2. Hoe kan ik aluminium plaatdikte omzetten tussen mm en meter?
Aluminium meter grafieken zijn gebaseerd op gewicht per vierkante voet en kunnen enigszins variëren tussen normen (AWG versus fabrikanten). Bijvoorbeeld:
- 0,8 mm ≈ 20 gauge
- 1,2 mm ≈ 18 gauge
- 2,0 mm ≈ 14 gauge
3. Is er een verschil in mechanische eigenschappen per plaatdikte?
Terwijl deBasislegeringseigenschappenblijven hetzelfde,plaatdikte beïnvloedt de structurele stijfheidEnLaaddragende capaciteit.
Dikkere vellen bieden natuurlijkHogere stijfheid, terwijl dunnere vellen beter geschikt zijn voorLichtgewicht en formuliere toepassingen.
4. Kan ik buigen of dikke 5052 aluminium vellen vormen?
Ja . 5052 aluminium staat bekend omUitstekende buigbaarheid, vooral inH32 en H34 Tempers.
Naarmate de dikte toeneemt,Buigstraal moet toenemenom te voorkomen dat barsten. Gebruik de juiste richtlijnen voor gereedschap en straal.
5. Is er een standaardtolerantie voor 5052 aluminium plaatdikte?
Ja. Diktetoleranties worden beheerst door normen zoalsASTM B209.
Voor vellen onder 3 mm is de tolerantie bijvoorbeeld vaak ± 0,05 mm, terwijl dikkere platen (bijv. 10 mm) een tolerantie kunnen hebben van ± 0,15 mm of meer, afhankelijk van de fabrikant.
6. Hoe selecteer ik de juiste dikte voor mijn project?
Overweeg het volgende:
- Structurele belasting of gewichtdragende behoeften
- Vormmethode (buigen, diepe tekening)
- Eindgebruikomgeving (bijv. Marine, Automotive, Architectural)
- Vereiste oppervlakte -afwerking en corrosiebescherming
Raadpleeg een ingenieur of leverancier voor laadberekeningen als de aanvraag van cruciaal belang is.
