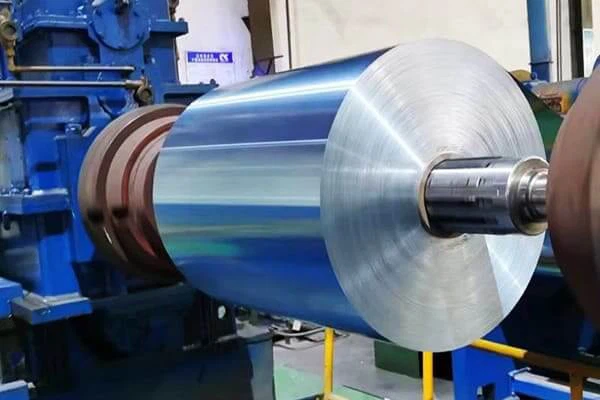

3003 Hydrofiel gecoate aluminiumfolie voor HVAC-vinnen

1. Inleiding

De moderne warmtepomp-/airconditioningindustrie (HPAC) vereist een hoog rendement en hoge betrouwbaarheid.

Nu de mondiale energienormen strenger worden en consumenten meer comfort eisen, staat elk onderdeel van HVAC-systemen onder druk om de efficiëntie te verhogen.

Van alle onderdelen heeft de pretentieloze aluminium vin – de dunne, dicht opeengepakte metalen plaat die ervoor zorgt dat lucht en koelmiddel warmte uitwisselen – een buitensporig groot effect op de algehele systeemefficiëntie.

3003 hydrofiel gecoate aluminiumfolie voor HVAC-lamellen is een beproefd materiaal voor warmtewisselaars zoals verdampers en condensors.

Dit unieke product heeft de mechanische sterkte van een 3003 aluminiumlegering en de oppervlaktebehandeling van een technische coating die de manier waarop de vin in contact komt met vloeistoffen aanzienlijk verandert.

Dit leidt tot een materieel antwoord voor een van de meest hardnekkige problemen bij HVAC-bedrijf: condensaatverwerking.

2. Wat is 3003 hydrofiel gecoate aluminiumfolie?

3003 hydrofiel gecoate aluminiumfolie – een hoogwaardig materiaal met een 3003 aluminiumlegeringssubstraat en een oppervlaktecoating om de verspreiding van water te bevorderen.

Dit unieke product is ontwikkeld als warmtewisselaarvinmateriaal voor gebruik in gestapelde vinnen en actieve vochtregulerende pads en combineert gestructureerde warmteoverdrachtsoppervlakken met vochtregulatie.

2.1 Basismateriaal: 3003 aluminiumfolie

Samenstelling

3003 aluminium behoort tot de mangaan (Mn) gelegeerde 3xxx-serie, bekend om zijn uitstekende vervormbaarheid gecombineerd met matige sterkte.

De chemische samenstelling van 3003-legering wordt nauwkeurig gecontroleerd om optimale prestatiekenmerken te bereiken:

Het mangaangehalte is de belangrijkste onderscheidende factor ten opzichte van puur aluminium (1xxx-serie).

Mangaanatomen lossen op in de aluminiummatrix, waardoor roostervervormingen ontstaan ​​die de beweging van dislocaties belemmeren-een mechanisme dat bekend staat als solide-oplossingsversterking.

Hierdoor kan 3003 ongeveer30% hogere sterkte dan puur aluminiummet behoud van uitstekende ductiliteit.

Dikte

Voor HVAC-vintoepassingen wordt 3003-folie doorgaans vervaardigd in diktes variërend van0,08 mm tot 0,20 mm. De specifieke meterkeuze hangt af van de ontwerpvereisten van de vin:

0,08 – 0,10 mm: Vaak voor residentiële airconditioningverdampers waarbij gewicht en materiaalkosten prioriteit krijgen

0,10 – 0,15 mm: Standaardreeks voor de meeste HVAC-toepassingen met een balans tussen sterkte en vervormbaarheid

0,15 – 0,20 mm: Gebruikt in condensors of industriële toepassingen die een grotere duurzaamheid vereisen

Tot 0,30 mm: Beschikbaar voor gespecialiseerde, zware-warmtewisselaars

Diktetolerantie is van cruciaal belang voor stempelbewerkingen met hoge-snelheid, waarbij premiumleveranciers toleranties handhaven van±0,005 mmom consistent vormingsgedrag te garanderen.

Woedeaanval

Veel voorkomende temperaturen voor 3003-aluminiumfolie die in vinnenmateriaal wordt gebruikt, zijn onder meer H22, H24 en H14.

Deze temperaturen vertegenwoordigen verschillende graden van spanningsharding en gedeeltelijk uitgloeien, waardoor de optimale balans ontstaat tussen sterkte voor productieprocessen (bijv. stempelen, rolvormen) en ductiliteit voor vinvorming zonder scheuren.

Fysieke en mechanische eigenschappen

3003 aluminium vertoont een onderscheidende reeks eigenschappen die het ideaal maken voor warmtewisselaartoepassingen:

Onderzoek naar aluminium-mangaanlegeringen heeft aangetoond dat geoptimaliseerde gloeibehandelingen thermische geleidbaarheidswaarden kunnen bereiken zo hoog als215 W/(m·K)met verlengingsbereik28%, wat de ideale combinatie vertegenwoordigt voor vintoepassingen.

2.2 Hydrofiele coating: principes van oppervlaktetechniek

De hydrofiele coating is een cruciale innovatie die de prestaties van 3003 aluminiumfolie in HVAC-toepassingen transformeert.

De wetenschap van hydrofiliteit:Hydrofiliteit (letterlijk 'water-minnend') verwijst naar de affiniteit van een materiaal voor water. Op een echt hydrofiel oppervlak verspreidt water zich tot een dunne, doorlopende film in plaats van zich in afzonderlijke druppels op te hopen. Dit gedrag wordt gekwantificeerd door decontact hoek, wat de hoek is die een vloeistofdruppel maakt met het vaste oppervlak. Een contacthoek van minder dan 90 graden duidt op hydrofiliciteit, waarbij zeer hydrofiele oppervlakken vaak contacthoeken vertonen van minder dan 30 graden, en idealiter 0-10 graden benaderen. De coating bereikt dit door de oppervlakte-energie van het aluminium te veranderen, waardoor het energetisch gunstiger wordt voor de verspreiding van water.

Waarom hydrofiele coating essentieel is voor HVAC-vinnen:

Preventie van wateroverbrugging:In vochtige omgevingen vormt zich condens op de koude verdampervinnen. Op kaal aluminium heeft water de neiging druppeltjes te vormen die de smalle openingen tussen de vinnen kunnen overbruggen. Deze "waterbrug" belemmert de luchtstroom, verhoogt de drukval aan de luchtzijde en vermindert de efficiëntie van de warmteoverdracht aanzienlijk.

Corrosiebescherming:Stagnerende waterdruppels, vooral die welke opgeloste verontreinigingen bevatten, kunnen plaatselijke corrosie (bijvoorbeeld putcorrosie) op aluminium oppervlakken versnellen.

Microbiële groei:Opgehoopt vocht vormt een ideale voedingsbodem voor schimmels, bacteriën en andere micro-organismen, wat leidt tot onaangename geuren en mogelijke gezondheidsproblemen (bijvoorbeeld het 'sick-building-syndroom').

Fysieke kenmerken van de coating:

Dikte:De hydrofiele coating is uitzonderlijk dun, meestal variërend van1 tot 5 micrometer (μm). Deze minimale dikte zorgt ervoor dat de warmteoverdracht door het aluminium zelf niet wordt belemmerd, en verandert ook niet significant de totale afmetingen van de vin.

Verschijning:Heeft vaak een blauwe of groene tint voor visuele differentiatie, hoewel er ook heldere coatings beschikbaar zijn.

Hechting:Een uitstekende hechting op het aluminiumsubstraat is van cruciaal belang om delaminatie te voorkomen tijdens de productie van lamellen en gedurende de gehele levensduur van de HVAC-unit.

3. Waarom 3003 hydrofiel gecoate aluminiumfolie voor HVAC-vinnen?

Deze 3003 aluminiumfolie met hydrofiele coating is de perfecte combinatie voor moderne HVAC-systemen.

3.1 Uitstekende hydrofiliciteit en vochtbeheer

Het belangrijkste voordeel is de buitengewone capaciteit voor condensaatbeheer. Gecondenseerd water wordt gelijkmatig verdeeld over het oppervlak van de vin, en een dunne film gevormd door gecondenseerd water loopt efficiënt weg.

Dit beperkt ook de vorming van waterdruppels en bruggen, wat goed is voor een optimale luchtstroom en warmteoverdracht.

Bij prestatietests onder hoge luchtvochtigheid wordt de statische drukval over de batterij vaak met 10-20% verminderd in vergelijking met ongecoate vinnen.

3.2 Verbeterde efficiëntie van de warmtewisseling

Door het voorkomen van waterbruggen en het tegenhouden van een dunne waterfilm vermindert de hydrofiele coating de thermische weerstand veroorzaakt door condensaat.

Dit zou moeten zorgen voor een efficiëntere warmteoverdracht tussen lucht en koelmiddel.

De experimentele resultaten laten zien dat HVAC-systemen met de hydrofiele vin een verbetering van 5% tot 15% in prestatiecoëfficiënt (COP) of energie-efficiëntieverhouding (EER) kunnen bereiken onder normale omstandigheden, wat resulteert in een aanzienlijk energiebesparing-potentieel.

3.3 Goede corrosiebestendigheid

De hydrofiele coating biedt een beschermingslaag aan de 3003 aluminiumlegering tegen schadelijke omgevingselementen tijdens bedrijf.

Dit is de degradatie die wordt veroorzaakt door blootstelling aan zure regen, industriële verontreinigende stoffen of zouten, en deze is vooral ernstig in kustgebieden of gebieden met hoge luchtvervuiling.

Corrosieversnelde tests zoals zoutsproeitests (bijv. ASTM B117) geven normaal gesproken aan dat hydrofiel gecoate vinnen tot 2-3 keer meer blootstelling aankunnen voordat er sprake is van aanzienlijke degradatie in vergelijking met blank aluminium.

Dit verlengt de levensduur van de warmtewisselaar en de gehele HVAC-unit.

3.4 Opmerkelijke vervormbaarheid en verwerkbaarheid.

Hoewel de coating dun is,hydrofiel gecoate aluminiumfolieheeft nog steeds de superieure vervormbaarheid van het substraatmateriaal.

De folie kan worden gestempeld en gerold tot complexe vingeometrieën zonder dat de coating barst of loslaat.

Dit resulteert in hoge productieopbrengsten en laat makers van warmtewisselaars- ingewikkelde vinpatronen creëren om de warmteoverdracht te maximaliseren.

3.5 Schimmel- en geurbestendigheid

Het hydrofiele oppervlak voorkomt ook de ophoping van water op de vinnen en zorgt ervoor dat het water snel kan wegvloeien, waardoor de vinbevochtiging wordt verminderd en de groei van schimmels, bacteriën en andere microben wordt onderdrukt.

Dit heeft een directe impact op het creëren van een betere binnenluchtkwaliteit (IAQ) door het verwijderen van allergenen, ziekteverwekkers en de onaangename ‘muffe’ geuren waar HVAC-systemen bekend om staan.

Sommige geavanceerde lagen kunnen milde antimicrobiële stoffen bevatten voor verdere bescherming.

3.6 Voordelen van geluidsreductie

Terwijl waterdruppels zich ophopen op blote vinnen, kan de lucht die eroverheen beweegt een uniek "knallend" of "sissend" geluid genereren.

Hydrofiele vinnen zorgen ervoor dat het water vrij en continu kan stromen, en voorkomen daarmee ook deze bron van ratelende of trillende geluiden in uw HVAC-unit, zeker een pluspunt voor huiseigenaren en werknemers!

3.7 Esthetiek en merkdifferentiatie

De typische kleur (meestal blauw of groen) van hydrofiel gecoate vinnen vertelt een verhaal van geavanceerde technologie en kwaliteit.

Dit kan een manier zijn om een ​​merk te onderscheiden voor HVAC-fabrikanten, en de focus op superieure prestaties en betrouwbaarheid aan eindgebruikers over te brengen.

4. Productieproces van 3003 hydrofiel gecoate aluminiumfolie

De productie van 3003 hydrofiel gecoate aluminiumfolie is een meerstaps, nauwkeurig-gecontroleerd proces.

4.1 Voorbereiding van grondstoffen

Hoge-kwaliteit blokken van 3003-aluminiumlegeringen worden gegoten en vervolgens heet-gewalst tot dikke platen.

Deze platen worden vervolgens koud-gewalst door een reeks standaards om de gewenste dunne dikte van de aluminiumfolie te verkrijgen. Spanningscontrole en oppervlaktekwaliteit zijn in dit stadium van cruciaal belang.

4.2 Reiniging en voorbehandeling-

Vóór het coaten wordt de aluminiumfolie grondig gereinigd om eventuele walsoliën, oxiden of oppervlakteverontreinigingen te verwijderen. Dit houdt doorgaans het volgende in:

Ontvetten:Alkalische of zure oplossingen verwijderen organische resten.

Spoelen:Meerdere fasen van spoelen met gedeïoniseerd water zorgen ervoor dat er geen chemische resten achterblijven.

Etsen (optioneel):Een milde ets kan een iets ruwer oppervlak creëren voor een betere hechting van de coating.

Conversiecoating:Vaak wordt een dunne chemische conversielaag (bijvoorbeeld chroom-vrij of chromaat-gebaseerd) aangebracht. Deze laag verbetert de corrosieweerstand aanzienlijk en werkt als hechtingsbevorderaar voor de daaropvolgende hydrofiele coating.

4.3 Aanbrengen van hydrofiele coating

De voor-behandelde aluminiumfolie wordt vervolgens in een coatinglijn gevoerd waar de hydrofiele oplossing wordt aangebracht. Veel voorkomende toepassingsmethoden zijn onder meer:

Rolcoating:Een precieze hoeveelheid coatingoplossing wordt van een pan naar een roller overgebracht, die deze vervolgens gelijkmatig op de bewegende folie aanbrengt. Deze methode zorgt voor een uniforme dikte.

Gordijncoating:De folie gaat onder een continu "gordijn" van coatingoplossing door, waardoor een zeer gelijkmatige en consistente applicatie wordt gegarandeerd.

4.4 Bakken en uitharden

Onmiddellijk na het coaten gaat de folie door een hoge- temperatuuroven. Dit bakproces dient twee hoofddoelen:

Verdamping:Verwijdert oplosmiddelen of waterdragers uit de coatingoplossing.

Uitharding:Activeert chemische reacties in het coatingmateriaal, waarbij polymeren- worden verknoopt of anorganische componenten worden gestold om een ​​duurzame, chemisch gebonden film met de gewenste hydrofiele eigenschappen te vormen. Nauwkeurige temperatuur- en verblijftijdcontrole zijn cruciaal voor optimale coatingprestaties.

4.5 Snijden

Eenmaal uitgehard, worden de brede rollen gecoate folie nauwkeurig-in smallere rollen gesneden volgens de specificaties van de klant, klaar voor verzending naar fabrikanten van HVAC-lamellen.

4.6 Kwaliteitscontrole

Gedurende het gehele proces worden strenge kwaliteitscontrolemaatregelen geïmplementeerd, waaronder:

Diktemeting:Van zowel de folie als de coating.

Contacthoekmeting:Om de hydrofiliteit te verifiëren.

Hechtingstests:Met behulp van cross-arcering- of tapetests.

Corrosiebestendigheidstests:bijvoorbeeld zoutsproeitesten op monsters.

Visuele inspectie:Voor gebreken, uniformiteit en kleur.

Mechanische eigenschapstesten:Om ervoor te zorgen dat de folie voldoet aan de eisen op het gebied van sterkte en vervormbaarheid.

5. Toepassingen van 3003 hydrofiel gecoate aluminiumfolie voor HVAC-vinnen

5.1 Residentiële en commerciële airconditioning

Het grootste toepassingssegment voor 3003 hydrofiel gecoate folie bevindt zich in kamerairconditioners, split-systemen, verpakte units en centrale airconditioningsystemen.

Verdampervinnen (binnenunits): Deze ondervinden de meest ernstige condensaatvorming, waardoor hydrofiele coating essentieel is voor het behoud van de luchtstroom en efficiëntie. Typische vinnendichtheden variëren van 14 tot 25 vinnen per inch (FPI).

Condensorlamellen (buitenunits): Hoewel deze tijdens de koelmodus boven het dauwpunt werken, ondervinden ze condensatie tijdens de werking van de warmtepomp en moeten ze bestand zijn tegen blootstelling aan de buitenlucht. Corrosiebestendigheid is vooral belangrijk voor buitenunits.

Prestatieverbeteringen in residentiële AC-units met hydrofiele vinnen omvatten:

Verbetering van de koelefficiëntie: tot5%

Verminderd energieverbruik van de ventilator

Verlengde levensduur van de apparatuur door bescherming tegen corrosie

5.2 Koelapparatuur

Koeltoepassingen brengen unieke uitdagingen met zich mee als gevolg van lagere bedrijfstemperaturen en frequente ontdooicycli:

Verdampers voor koelkasten en vriezers: Deze vinnen werken bij temperaturen onder het vriespunt en moeten zowel condensaat als vorstvorming tegengaan. Hydrofiele coating beïnvloedt de structuur en hechting van ijs, waardoor de ontdooi-efficiëntie mogelijk wordt verbeterd.

Commerciële vitrines: Open koelvitrines hebben te maken met hoge vochtigheidsinfiltratie, waardoor condensaatbeheer van cruciaal belang is voor het behoud van de zichtbaarheid van het product en de prestaties van de apparatuur.

Loop-koelers in: Grote verdamperspiralen profiteren van het behoud van de luchtstroom door hydrofiele oppervlakken.

5.3 HVAC-systemen voor auto's

Airconditioningsystemen voor auto's werken onder veeleisende omstandigheden, waaronder:

Extreme temperatuurschommelingen

Blootstelling aan strooizout en chemicaliën voor ontdooiing

Trillingen en mechanische belasting

Beperkte ruimte, waarvoor compacte warmtewisselaars met hoge-prestaties nodig zijn

Hydrofiel gecoate vinnen in verdampers voor auto's moeten deze omstandigheden kunnen weerstaan ​​terwijl de prestaties behouden blijven.

De eis inzake corrosiebestendigheid is bijzonder streng, waarbij de weerstand tegen zoutsproeien vaak wordt gespecificeerdGroter dan of gelijk aan 480 uurof hoger.

5.4 Industriële warmte-uitwisseling

Industriële toepassingen zijn onder meer:

Apparatuur voor proceskoeling: Handhaving van de efficiëntie van de warmteoverdracht in industriële omgevingen

HVAC-systemen voor commerciële gebouwen: Grote luchtbehandelingsunits met grote batterijoppervlakken

Koeling van datacenters: Precisiekoelapparatuur die maximale betrouwbaarheid vereist

Warmteterugwinningssystemen: Waar condensaatbeheer de algehele systeemprestaties beïnvloedt

Voor industriële toepassingen kunnen verbeterde corrosiebestendigheidsklassen worden gespecificeerd, zoals die met voor-behandelingscoatings of gespecialiseerde formuleringen (bijvoorbeeld WATERFIN® 700 voor vervuilde omgevingen).

5.5 Opkomende toepassingen

Hygroscopische filmintegratie:

Nieuwe benaderingen combineren hydrofiele eigenschappen met hygroscopische materialen die actief vocht absorberen, waardoor condensaatvorming mogelijk wordt verminderd en passieve koeling wordt geboden door verdampings- en stralingsmechanismen.

Onderzoek toont aan dat dergelijke geïntegreerde systemen resultaten kunnen opleveren8,5 graden temperatuurverlagingEn18% toename van de warmteoverdrachtscoëfficiëntwanneer toegepast op echte vinnen.

Fotovoltaïsche-thermische systemen:

Door de opwekking van zonne-energie te combineren met thermische terugwinning ontstaan ​​toepassingen voor hydrofiel gecoate oppervlakken die condensaat beheersen en tegelijkertijd de warmteoverdracht maximaliseren.

Testshows3,5 graden temperatuurverlagingin PV-panelen met geavanceerd thermisch beheer.

Koeling van datacenters:

De warmtebelastingen met hoge-dichtheid in serverruimtes vereisen een maximale efficiëntie van de warmtewisselaar, waardoor hydrofiele vinnen steeds belangrijker worden voor het behouden van de prestaties onder wisselende belastingsomstandigheden.

6. Vergelijking met alternatieve vinmaterialen

Bij het selecteren van lamellenmaterialen voor HVAC-warmtewisselaars wegen fabrikanten verschillende factoren af, waaronder thermische prestaties, kosten, duurzaamheid en verwerkbaarheid.

De volgende tabel geeft een uitgebreide vergelijking van 3003 hydrofiel gecoate aluminiumfolie met verschillende alternatieve materialen.

7. Conclusie

3003 hydrofiel behandelde aluminiumfolie voor HVAC-lamellen is een functioneel, maar toch bewezen product op de markt, wanneer behoeften op het gebied van ontvochtiging, condensaatbeheersing, corrosieweerstand en fabricagegemak voorop staan.

3003 is een uitstekende combinatie van sterkte, vervormbaarheid en corrosieweerstand voor vinnen; een voor de toepassing gespecificeerde hydrofiele coating verkleint de contacthoek (typische gemelde contacthoeken met coating zijn ongeveer 35 graden versus . 85 graad zonder coating), verbetert de condensaatafvoer en vermindert de overdracht van druppels- en drukval aan de lucht-zijde in een breed scala aan regimes.

De selectie van de coating, procescontrole (met name het beschermen van randen en het verkrijgen van een goede hechting) en omgevingstesten (zout-vervuilde en/of SO₂-rijke omgeving) zijn echter van cruciaal belang om goede eindprestaties te realiseren.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste voordeel van hydrofiele coating op HVAC-vinnen?

A1: Het enige voordeel is een beter vochtbeheer. Het zorgt ervoor dat het condenswater zich in een dunne film verspreidt en voert de film efficiënt af zonder te druppelen, waardoor brugwater tussen de vinnen wordt vermeden, wat de luchtstroom en de warmteoverdracht verstoort."

Vraag 2: Wat is de impact van 3003 aluminiumlegering op de prestaties van de vin?

A2: 3003 aluminiumlegering blinkt uit door een hoge thermische geleidbaarheid, is licht van gewicht en heeft een goede vervormbaarheid en corrosieweerstand, waardoor het een perfecte keuze is als basismateriaal voor warmtewisselaarvinnen.

Vraag 3: Zal ​​de hydrofiele coating de warmteoverdrachtsnelheid van het aluminium beïnvloeden?

A3: De hydrofiele coating is erg dun (doorgaans 1-5 micron) en heeft geen significant effect op de warmteoverdrachtsmogelijkheden van aluminium. In feite wordt de algehele warmte-uitwisseling verbeterd door het voorkomen van waterbruggen.

Vraag 4: Is het mogelijk dat de hydrofiel gecoate vinnen voorkomen dat schimmel volledig groeit?

A4: Hoewel geen enkel oppervlak onder alle omstandigheden 100% microbiële groei kan garanderen, is het bewezen dat hydrofiele vinnen de schimmel- en bacteriegroei aanzienlijk verminderen door de opbouw van stilstaand vocht, een van de belangrijkste voorwaarden voor hun proliferatie, te elimineren.

Vraag 5: Hebben hydrofiel gecoate vinnen een hogere prijs dan die van gewone aluminium vinnen?

A5: In het begin zijn de kosten van 3003 hydrofiel gecoate aluminiumfolie hoger dan die van kale aluminiumfolie. De initiële hogere kosten worden echter in de loop van de tijd gecompenseerd door energiebesparingen, een langere levensduur van de apparatuur en lagere onderhoudskosten, waardoor deze kosteneffectiever worden tijdens de levenscyclus van het HVAC-systeem.
